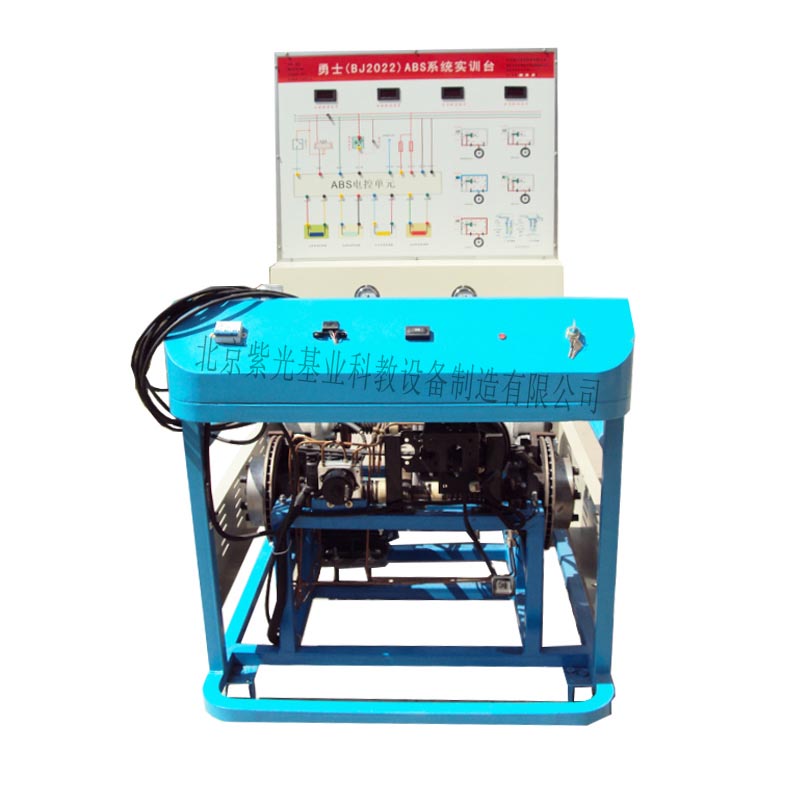

ZG-YSABS勇士汽车ABS系统实训台

一、产品简介

ZG-YSABS勇士汽车ABS系统实训台采用勇士型汽车ABS系统零部件制作而成，可开展ABS系统结构认知、工作原理、动态运行、数据测量、系统自诊断、波形分析、故障检测与排除等实训项目。

设备能够完整展示勇士汽车ABS系统的工作特点和控制过程，控制台布局清晰、操作简便、运行安静，适用于中高等职业技术院校、汽车培训机构及汽车维修技能教学。

二、结构组成

汽车部件包括勇士汽车ABS系统制动盘、制动钳、转速信号盘、转速传感器、ABS电控单元、制动总泵、制动踏板、制动开关、ABS系统指示灯、刹车油管和自诊断系统等。

设备台架包括一体式设备台架、前后轮通轴、主动盘、离合器片、从动盘、压力弹簧、弹簧调节装置、数据检测面板、高清电路原理图、实物安装区、故障设置区、检测仪器放置区、大功率驱动电机、设备控制台、考核系统、系统压力表、开关电源、控制机构、空气开关和万向脚轮，并配套使用说明、实训指导资料、产品合格证和保修卡。

三、实训项目

• 勇士ABS系统结构认知和工作原理实训。
• 勇士ABS系统电路检测和传感器故障诊断实训。
• 勇士ABS系统控制策略分析与执行器故障排除实训。
• 勇士ABS系统排气、数据诊断和数据读取实训。
• ABS系统电控单元代码修改与系统拆装组装实训。
• ABS传感器波形分析、执行元件测试和故障设置排除实训。

四、功能特点

动态运行与体验

接通控制开关后，系统进入工作状态，各传感器和执行器正常运行，可演示ABS系统静态及不同工况。主动盘与从动盘传动时，可模拟真车制动效果，制动踏板脚部震感和反弹力明显。

数据显示与诊断

高精度数显表实时显示各轮速传感器的信号变化，LED灯显示总泵工作过程。设备配备OBD诊断座，可连接解码器进行ABS电脑编码查询、故障读取与清除、动态数据流读取、波形分析、执行元件测试和系统登录。

信号模拟与检测

采用可调式信号模拟系统，可设置主要传感器参数。外接检测端子便于测量线路、传感器和执行器的电压、电阻、电流和波形数据，实时了解各元件工作状态。

故障设置与安全移动

故障设置系统设置在实训台隐蔽处并配有门锁，可模拟真实故障进行诊断与排除。设备配置漏电保护器、带锁止装置的万向移动脚轮和安全传动结构，方便移动并保障教学安全。

五、制作工艺

台架采用40×40国标钢材，壁厚2mm，氩弧焊接，焊点平整。设备采用高温静电喷涂，表面耐油污、易清洁；面板采用高清UV喷涂，电路原理图线条清晰、不易褪色；移动脚轮可锁止，便于教学场地调整。

六、技术参数

本设备适用于汽车ABS结构教学、制动系统检测、故障诊断、波形分析、维修技能培训和职业技能考核。
